Voulant réaliser des photos du ciel profond, il était nécessaire de trouver une table équatoriale. En cette fin de Pintemps 2001, le délai d'appro d'une super table équatoriale était de 6 mois...Aussi, après une petite annonce passée sur Astrosurf, nous avons été contacté en moins de 2 semaines par des amateurs Normands, qui en avait fabriqué 6 exemplaires "maison", basé sur les dimensions et la conception du modèle de Meade.

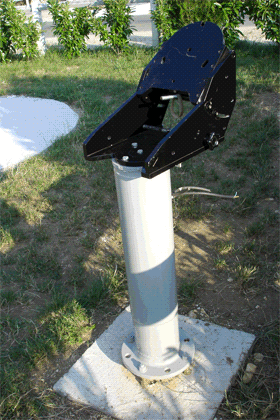

La colonne servant de support au LX200, est constituée d'un tube de Ø168,3, et la hauteur au sol sous la table équatoriale est de 850mm. Le bloc de béton servant d'assise a comme dimensions au sol 60x60xProf.50 cm.

En haut le tube est fermé par une plaque circulaire soudée de 10mm d'epaisseur et découpée au laser (n'hesitez pas à contacter les entreprises de votre région)

La bride d'embase du tube qui est soudée sur le tube, est une bride plate à colerette PN16 du commerce. Le réglage de la colonne est effectué par les écrous situés de part et d'autre de la bride. Les spits M16x100 (Lg du filetage) peuvent être remplacés par des tiges filetées, noyées dans le bloc de béton. L'ensemble est vraiment ultra-stable.

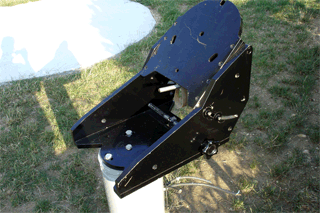

La table équatoriale est de conception 100% vissée, et réalisée dans de l'aluminium de 20mm d'épaisseur, contre 15mm pour l'originale. De plus l'absence des évidements obtenus en fonderie, permet d'améliorer sa résistance à la flexion.

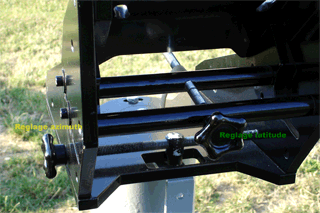

La table équatoriale est munie de 2 réglages fin en latitude et longitude (azimuth), comme pour le modèle du commerce.

La peinture est une peinture spéciale aluminium, mais il est possible d'obtenir une tenue assez correcte, si vous appliquez une peinture de type acrylique tout de suite après un ponçage efficace.

Dans ces conditions, la couche d'oxyde d'aluminium n'a pas le temps de se reformer, ainsi la peinture accroche beaucoup plus que sans ponçage.

Lorsque la table équatoriale est installée sur le trépied ou sur la colonne, il est indispensable; pour pouvoir bénéficier du réglage en longitude, d'avoir une petite patte, permettant de mettre l'ergot de la vis de réglage à l'intérieur.

La photo ci-contre montre cette patte, vissée sur le trépied du LX200. Il est important que celle ci soit mise 1mm mini sous le niveau de la face supérieure du trépied, car dans le cas contraire, lors d'une utilisation en mode altazimutal, le télescope se retrouvera de biais, et un serrage de la vis centrale du trépied, risque de détériorer le taraudage du téléscope...aussi attention!!!

Plans de la table équatoriale au format A4 (sauf plan d'ensemble A0) - Taille 3,4 Mo

Si vous désirez les plans dans les formats .model ,igs, dxf ou dwg, merci de nous contacter par mail: Astro L&S
